Sistema di puntamento per arma laser visibile e ir – AN/PEQ-15

codice PN/NUC: AN/PEQ-15

Sistema di puntamento per arma laser visibile e ir – AN/PEQ-15

Il puntatore laser avanzato/illuminatore/puntatore (ATPIAL) è piccolo, leggero e facile da usare. Il sistema di puntamento ha laser a puntamento integrati a infrarossi e visibili e un illuminatore a infrarossi. L’ATPIAL (AN / PEQ-15) è stato testato in battaglia per l’uso su armi di piccolo calibro e in dotazione agli equipaggi.
Questo dispositivo è lo standard delle forze armate statunitensi per la mira e l’illuminazione notturna a fuoco diretto. Si tratta di un dispositivo utilizzabile sia di giorno che di notte con o senza l’impiego di NVG.
Il raggio di puntamento diurno in classe 3a è operativo sulla lunghezza d’onda da 605 a 665 nm con una potenza di 4.0 mW visibile sino a 25 mt. In modalità IR visibile con l’ausilio di NVG. Ilraggio di puntamento opera sugli 820-850 nm con potenza da 3,5 mW (classe 3a) e 30 mW (classe 3b) con raggio d’azione oltre 2000 mt. La durata della batteria garantisce 6 ore di operatività continua.

Specifiche tecniche AN/PEQ-15:

• Dimensioni: 11,68 cm. (L), 7,11 cm (largh.), 4,06 cm. (H)
• Peso: 212 g. Con batteria

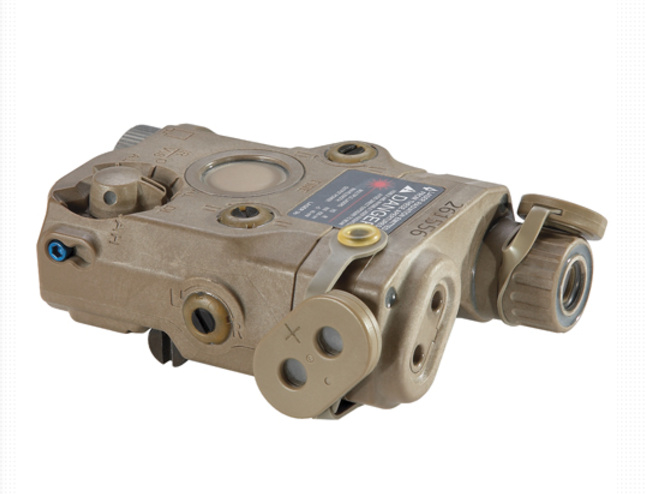

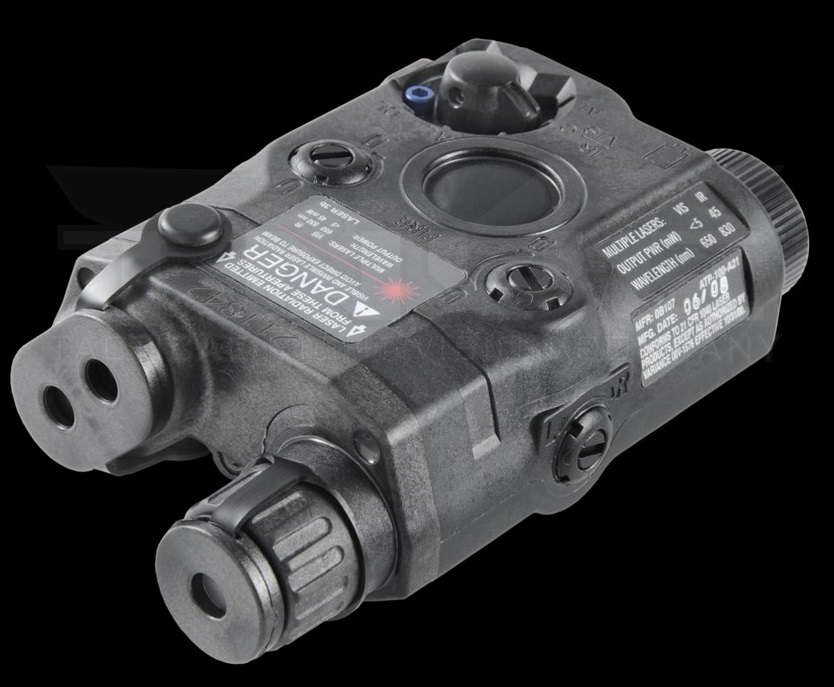

• Colore nero / tan
• Alimentazione: una batteria 3V DL123A
• Durata batteria: >6 ore in Dual High
• Impermeabilizzazione: 6 metri per 1 ora
• Garanzia: 1 anno
• IR classe: IIIa (bassa), IIIb (alta)
• IR uscita: 0.6mW (bassa), 25mW (alta)
• IR fascio: 0.5 mRad Divergenza
• IR Laser WL: 820nm – 850nm
• IR Range: >600 Meters (bassa), 2,000 Meters (alta)
• Laser visibile classe: IIIa
• Laser visibile uscita: 4.0 mW
• Laser visibile fascio: 0.5 mRad Divergenza
• Laser visibile WL: 605nm – 665nm lunghezza d’onda
• Laser visibile Range: >25 Metri con sole diretto
• Illuminatore IR classe: IIIb
• Illuminatore IR uscita: 3.5mW (bassa), 30mW (alta)
• Illuminatore IR fascio: 1-105 mRad
• Illuminatore IR WL: 820nm – 850nm lunghezza d’onda
• Illuminatore IR Range: >600 Meters (bassa), 2,000 Meters (alta)
• Produttore: L3Harris Technologies – NSN-5855-01-534-5931
• Include: custodia morbida, manuale istruzioni, batteria, chiave 3/32 Hex, Illuminator Diffuser
Aiming exit port Cover, pulsante remoto con cavo, agganci velcrati, optical pattern generator
